      自力式压力调节阀也叫“控制阀”，是一种无需外来能源，依靠介质自身压力、温度或流量变化，按预先设定值，进行自动调节的控制装置。它集控制、执行诸多功能于一身，自成一个独立的仪表控制系统。集变送器、控制器及执行机构的功能于一体，不同于一般含义上的控制阀。

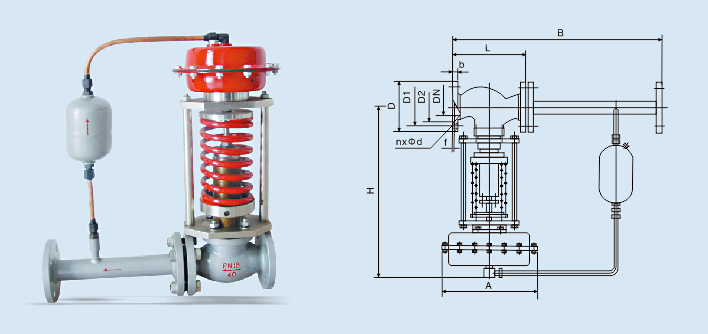

      zzyp型自力式压力调节阀是不需要任何外加能源，利用介质自身能量而实现自动调节的执行器产品，该产品大特点是能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。由于它无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及没有供电、供气又需控制的场合。自力式压力调节阀是自成一体的压力控制器阀门，一般来讲，介质压力会随着介质流量的变化而变化，当介质流量发生变化时，为保证压力恒定，则需要自力式压力调节阀来控制。

一、自力式压力调节阀的分类。

1.按阀后、阀前控制分为：自力式阀后（减压）控制阀、自力式阀前（泄压）控制阀。

2.按是否带指挥器分为：

a.直接作用型自力式调节阀

通过介质本身直接控制阀门，达到调压的作用，有阀后取压与阀前取压两种形式。阀后取压是保持阀后的压力在设定范围内，达到阀后减压的功效；阀前取压是保持阀前的压力在设定范围内，达到阀前泄压的功效。

b.指挥器操作型自力式调节阀

指挥器操作型调节阀是通过两个阀门之间的相互控制，来达到自动调压的作用。

二、工作原理。

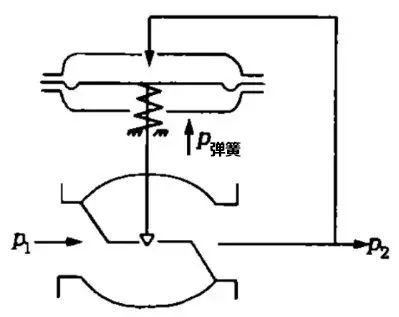

1. 自力式阀后压力调节的工作原理（见下图）

      阀前压力p₁经过阀芯、阀座的节流后，变为阀后压力p₂。p₂经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当p₂增加时，p₂作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。这时，阀芯与阀座之间的流通面积减少，流阻变大，p₂降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使p₂降为设定值。同理，当p₂降低时。作用方向与上述相反，这就是阀后压力调节的工作原理。

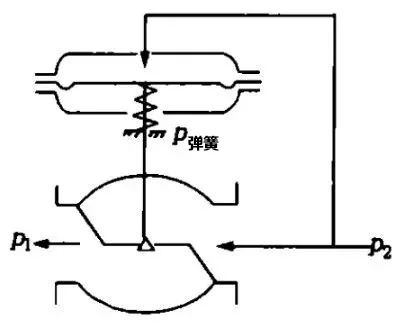

2.自力式阀前压力调节的工作原理（见下图）

      自力式压力调节阀与控制阀的区别主要在于控制阀既需要外界能源(如电源或气源 )做驱动能，又需要接受外来控制仪表信号才能改变阀内截流介质相对位置，从而实现改变流体流量。而自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。

三、主要特点

1.自力式压力调节阀无需外加能源，能在无电无气的场合工作，既方便又节约能源；

2.压力分段范围细且互相交叉，调节精度高；

3.压力设定值在运行期间可连续设定；

4.对阀后压力调节，阀前压力与阀后压力之间比为10:1~10:8；

5.橡胶膜片式检测，执行机构检测精度高、动作灵敏；

6.采用压力平衡机构，使调节阀反应灵敏，控制精却。
