传统的尘气蝶阀，由于未采用碟板倾斜安装方式，导致尘土堆积，增大阀门启闭阻力，甚至影响正常启闭；另外由于传统尘气蝶阀往往采用手动，自动化程度低，控制和操作很不方便。

针对上述提到的尘气碟阀的缺点，本文提供一种新型的尘气蝶阀。为了实现上述目的，本实用新型所采取的措施气动式斜板尘气蝶阀，包括阀体和阀杆，所述的阀体内设有采用倾斜方式关闭的碟板，碟板与阀杆相连。所述的阀体上设有机械装置和通过机械装置对碟板执行启闭的气动装置。本实用新型的有益效果阀门启闭阻力减小，自动化程度大大提高，利于推广应用。

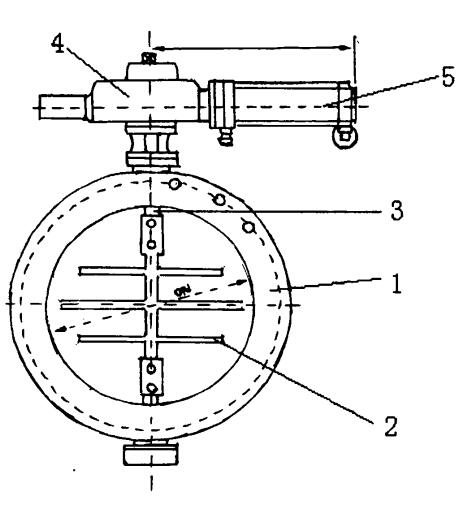

图1

图2

具体结构及实现原理说明根据上图1、2理解：

气动式斜板尘气蝶阀，包括阀体(1)和阀杆(3)，其特征在于，阀体(1)内部设有采用倾斜方式关闭的碟板(2)，碟板(2)与阀杆(3)相连。

根据上述所述的气动板式尘气蝶阀，其特征在于，阀体(1)上设有机械装置(4)和通过机械装置(4)对碟板(2)执行启闭的气动装置(5)。
